Product Introduction
- 1. MP-SDKとは何なのか？
-
メディコアの MP-SDKは、20年以上の歴史を持った専門医療機器メーカが開発した心血管・自律神経系のスクリーニングモジュールです。
PPGセンサーを通じて心拍変動や加速度脈波の測定したデータをMP-SDKから自主的標準レファレンスで分析した結果値をおきゃさまの御社の製品構成システムにご適用が出来ます。
御社の製品構成システムに簡単に連動が可能で、顧客の健康を持続的にモニタリングする機能を 追加することにより、製品の競争力の向上と販売の拡大に大きな助けになります。
メディコアはお客様のため、技術全体に対するサービスを積極的に支援します。
- 2. MP-SDKの主要機能は？
-
? 心拍変動を分析
? 総合ストレス状態
? ストレス対処能力
? 自律神経機能およびバランス
? 免疫力の指標
自律神経機能
-
? 動脈血管の弾性度
? 末梢血管の弾性度
? 血管の点数
? 血管の段階［7段階］
? 血管年齢
血管健康
- 3. MP-SDKの主要機能は？
| 分? | General Type | Professional Type | |
| モデル名 | MP-Lite | MP-Basic | MP-Pro |
| 部品 | Mini-One Board | MP PCB + Memory B/D + Sensor |
MP PCB + Memory B/D + AI Algorithm + Sensor |
| 測定時間 | 2分 30秒 | 2分 30秒 | 1分 / 2分 30秒 |
| センサー | PPG | PPG | PPG |
| 測定中のデータ伝送 | HR/Plethysmograph | HR/Plethysmograph | HR/Plethysmograph |
| 結果値 | HRV/APG (8 Parameters) | HRV/APG (12 Paramters) | HRV/APG (21 Paramters) |
| 通信方式 | Uart | USB | USB |

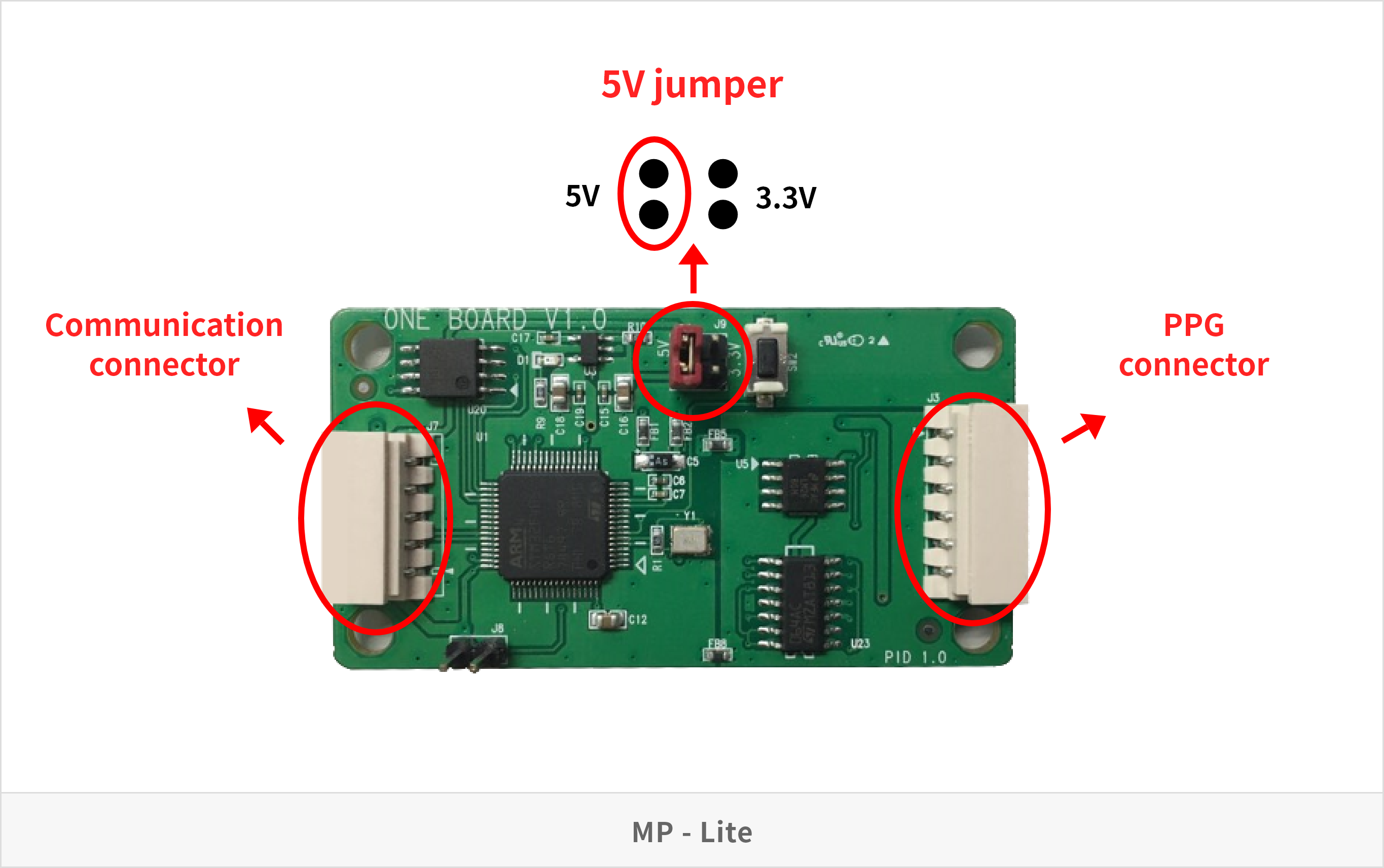

- 4. General Type
| 分類 | MP-Lite |
| サイズ | 62mm x 33mm x 13mm (L x W x H) |
| 通信方式 | Uart (TX/RX) |
| 通信速度 | 9600 bps |
| 電源 | 5/3.3v |
| Mount hole | 55mm x 26mm (4Φ hole) |
| インターフェース | Molex 0022057055(5 pin) |
| センサー | Transmittable PPG Sensor |
| サンプリング周波数 | 100Hz (10ms Interval) |

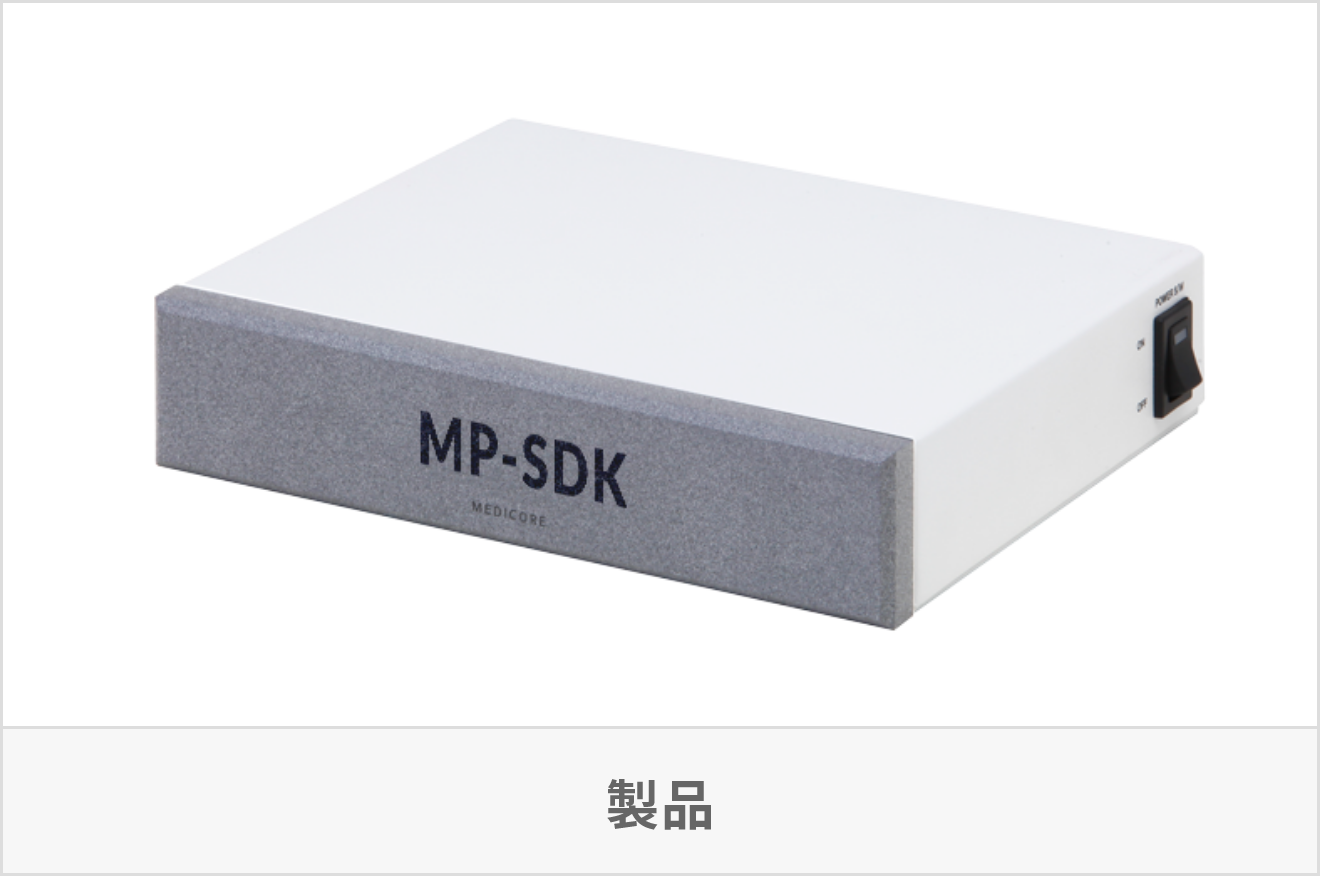

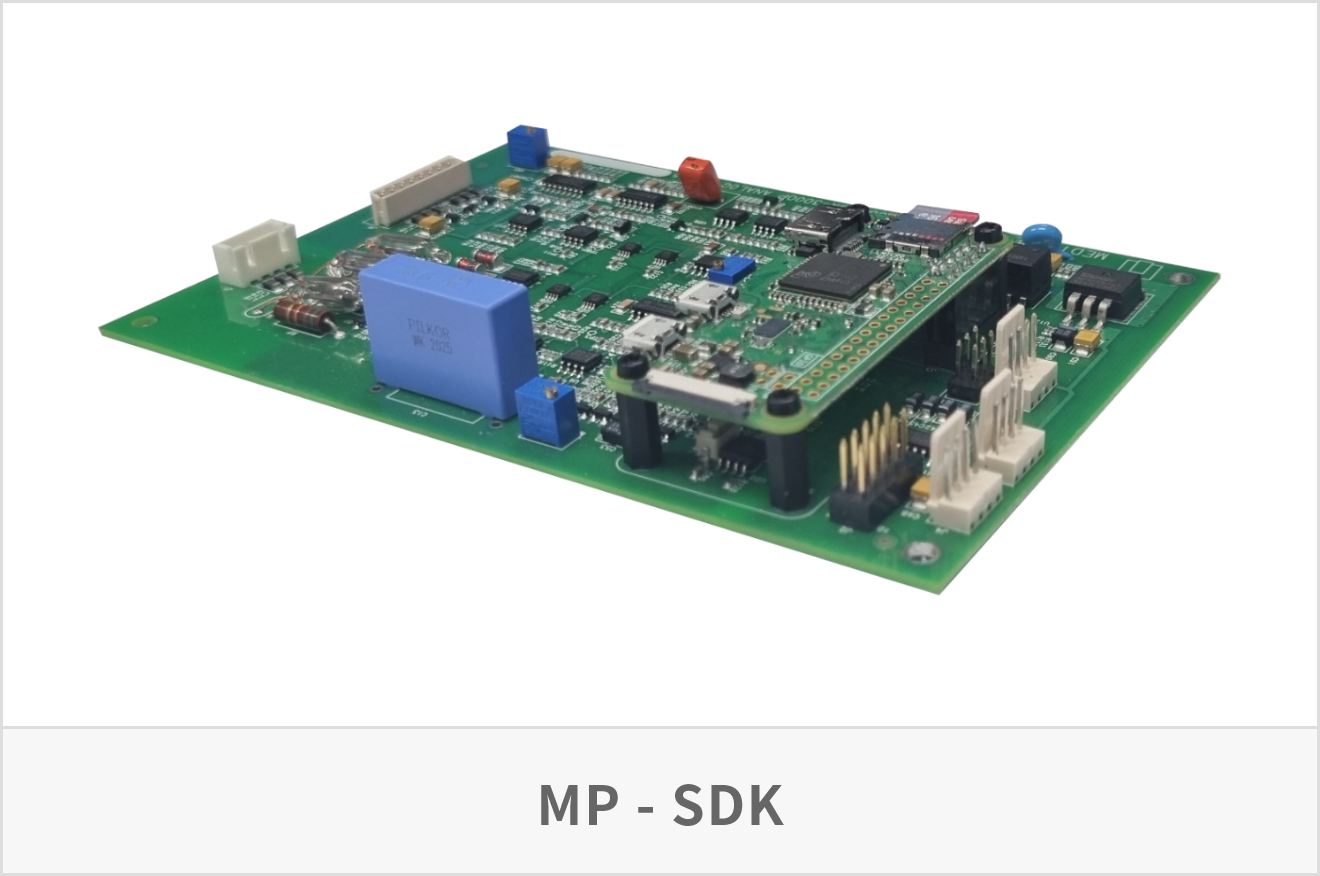

- 5. Professional Type
| 分類 | MP-Basic | MP-Pro |
| サイズ | 150mm x 130mm (L x W) | 150mm x 130mm (L x W) |
| 通信方式 | RS232 USB cable | RS232 USB cable |
| 通信速度 | 115200 bps | 115200 bps |
| 電源 | 12v | 12v |
| 部品 | MPモジュール(Memory) Sensor, RS232 to USB cable, Power cable |
MPモジュール(Memory+Raspberry Pi) Sensor, RS232 to USB cable, Power cable |
| リファレンス | アジア人・西洋人 | アジア人・西洋人 |
| 測定時間 | 2分30秒 | 1分・2分30秒 |
| センサー | PPG | PPG |
| サンプリング周波数 | 100Hz (10ms間隔) | 500Hz (2ms間隔) |

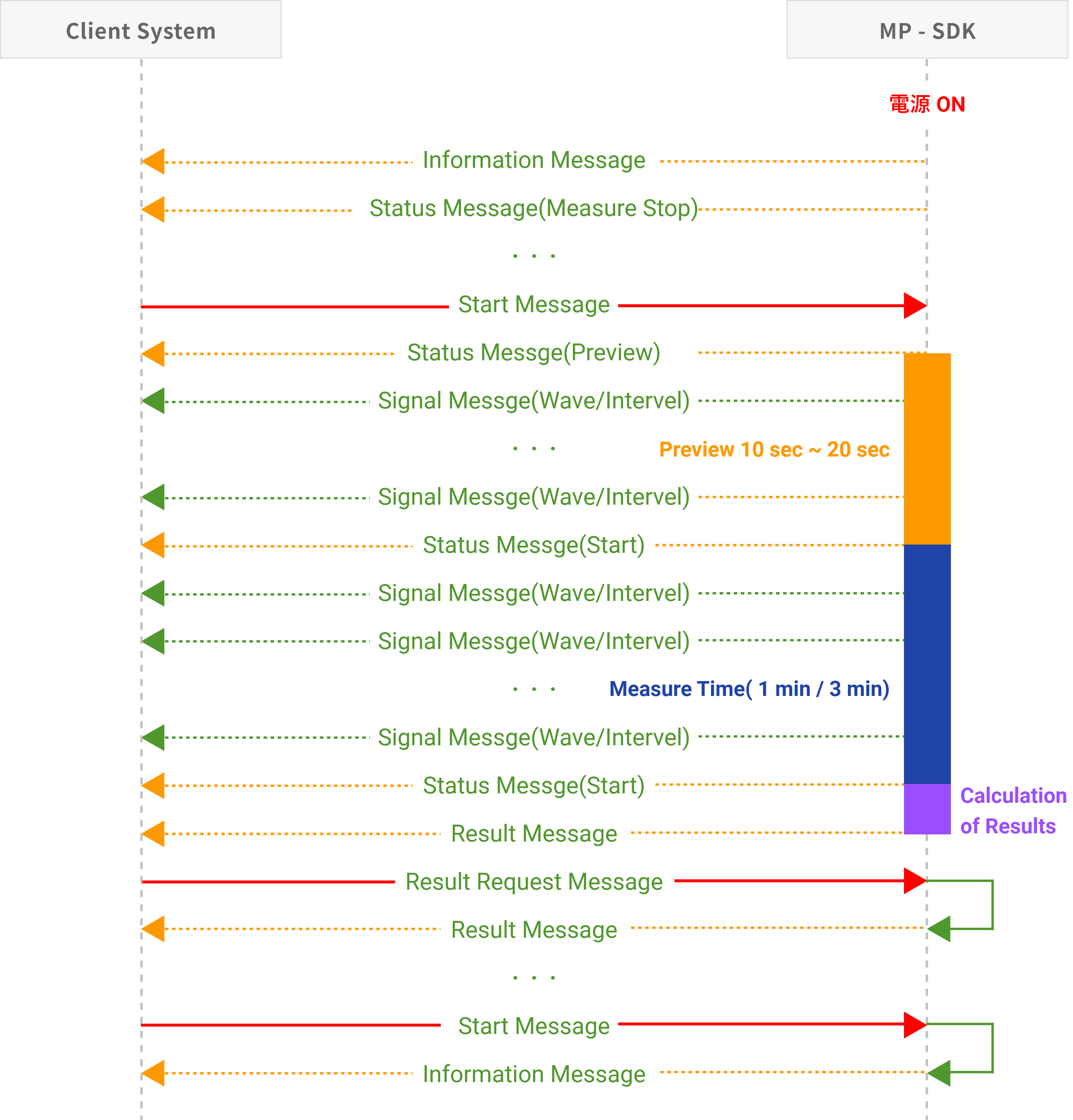

- 6. Message Flow Chart
-

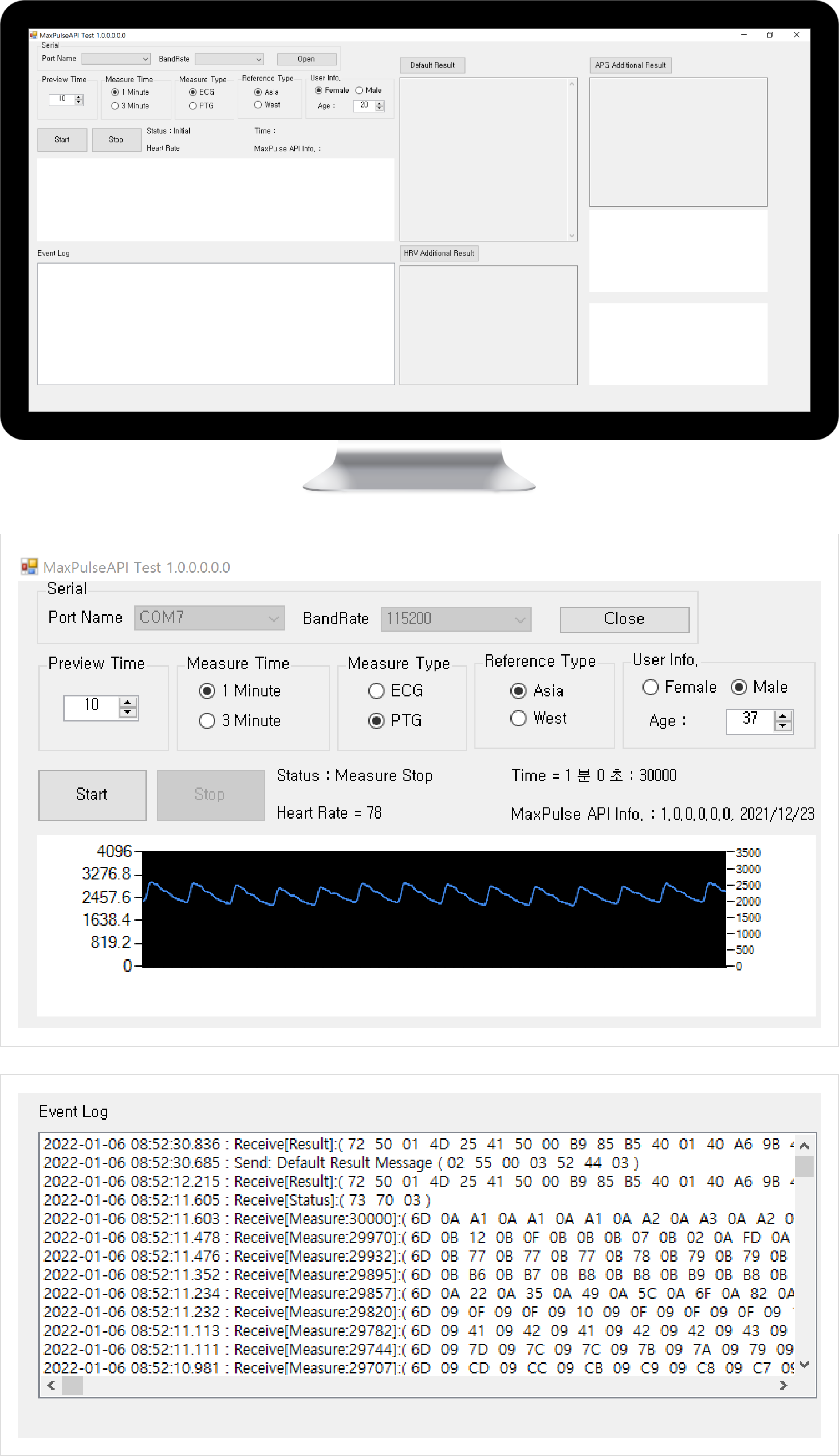

- 7. Screen of Sample Testing
MP - SDK Data Sample
Vascular Health Data
| Data Length | 16bytes | |
|---|---|---|
| Direction | From MP - Lite to Mainboard. | |
| Description | Data including the APG results | |
| Details | ||
| Byte0 | Status command (0xCF) | |
| Byte1 | 1 Level %(0~100)[Vascular Type] | |
| Byte2 | 2 Level %(0~100)[Vascular Type] | |
| Byte3 | 3 Level %(0~100)[Vascular Type] | |
| Byte4 | 4 Level %(0~100)[Vascular Type] | |
| Byte5 | 5 Level %(0~100)[Vascular Type] | |
| Byte6 | 6 Level %(0~100)[Vascular Type] | |
| Byte7 | 7 Level %(0~100)[Vascular Type] | |
| Byte8 | Arterial Level(1~7)[Vascular Type] | |
| Byte9 | Mean Heart Rate(40~140) | |
| Byte10 | Artifact | |
| Byte11 | Artery Elasticity score(0~100) | |
| Byte12 | Peripheral Elasticity score(0~100) | |
| Byte13 | Arterial score(0~100) | |
| Byte14 | Arterial state(0~2) | |
| Byte15 | Check sum (byte1+byte2+...+byte14) & 0x00ff | |
HRV & ANS Data
| Data Length | 13bytes | |
|---|---|---|
| Direction | From MP - Lite to Mainboard. | |
| Description | Data including the Stress results | |
| Details | ||
| Byte0 | Status command (0x3F) | |
| Byte1 | Heart Rate Normal Range(High) | |
| Byte2 | Heart Rate Normal Range(Low) | |
| Byte3 | LFNorm score | |
| Byte4 | Physical stress score(0~100) | |
| Byte5 | Physical stress state(0~2) | |
| Byte6 | Mental stress score(0~100) | |
| Byte7 | Mental stress state(0~2) | |
| Byte8 | Stress resilience score(0~100) | |
| Byte9 | Stress resilience state(0~2) | |
| Byte10 | Stress score(0~100) | |
| Byte11 | Stress state(0~2) | |
| Byte12 | Check sum (byte1+byte2+...+byte11) & 0x00ff | |

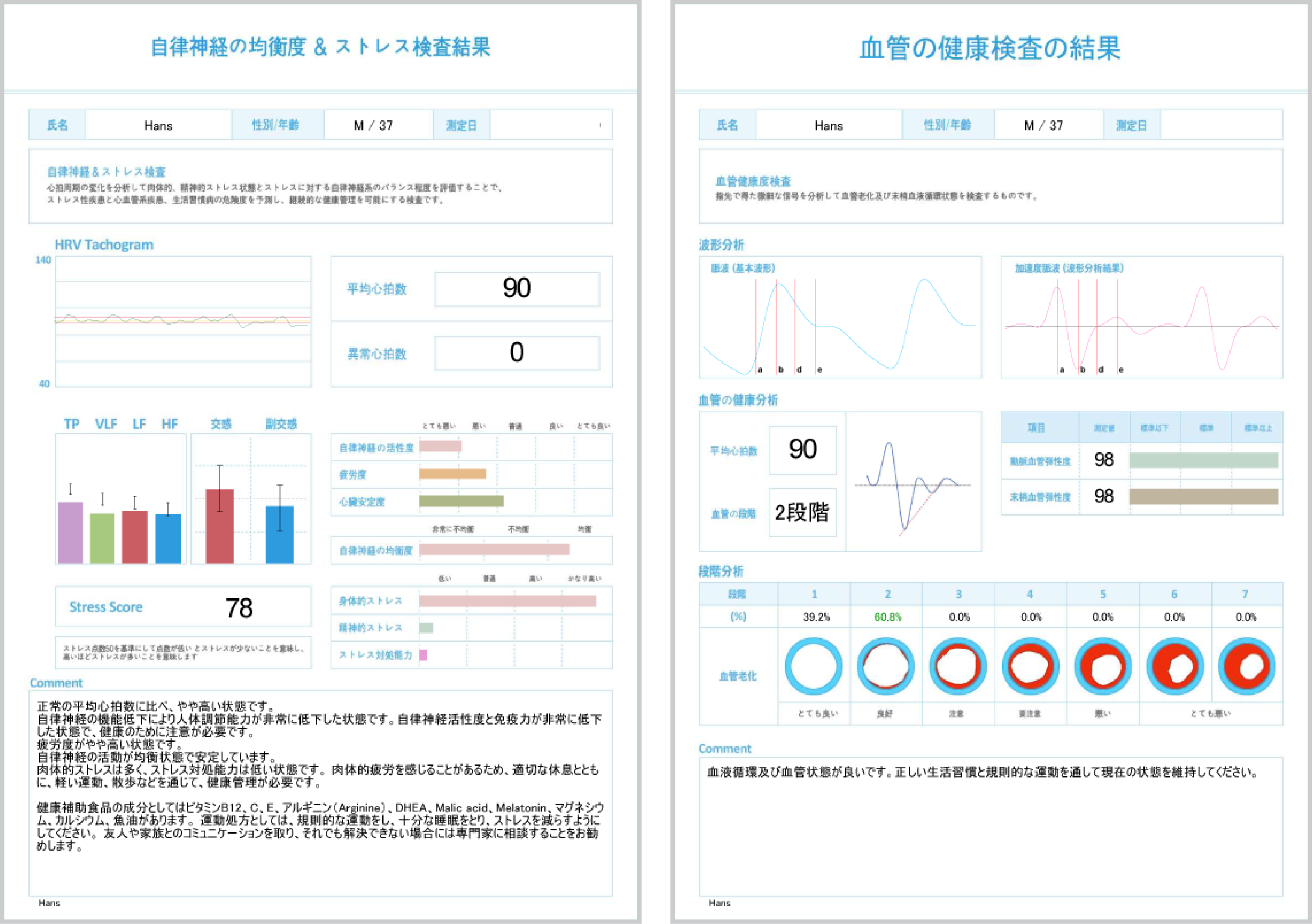

結果レポートのサンプル
